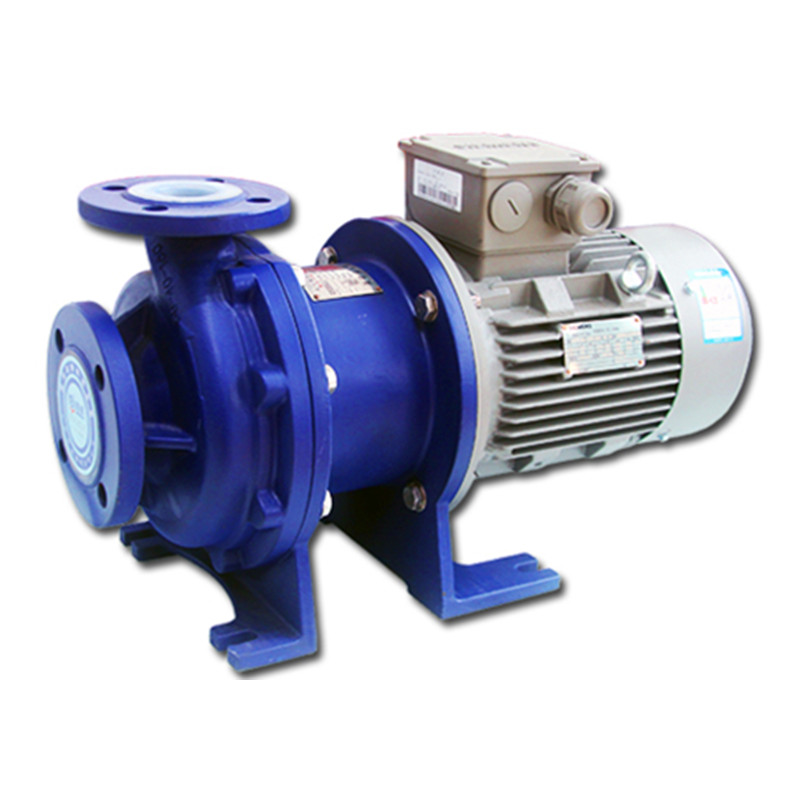

IMC-F可空载衬氟磁力泵耐酸碱化工泵无泄漏离心泵09-26更新

价格:¥5000.00/台

品牌:佰诺起订量:1台上海·金山区

撮合交易

担保交易

贷款买货

送货上门

产品参数

  • 流量

    12.5m³/h

  • 扬程

    32m

  • 功率

    3kw

供应分类:相关行业 / 机械

产品详情

IMC系列可连续空载衬氟磁力泵是上海佰诺泵阀研发出的磁力泵无液空载技术,该泵采用迄今同行业的新型技术,并一举取得试验成功,实现了磁力泵全天候缺液空载运行“无温升”“零泄漏”!传统磁力驱动泵因缺液空载运行产生磁涡流热烧坏泵的滑动轴承副及磁钢,导致内转子与隔离套产生刮擦,使泵损坏、介质泄漏,如与周边设施和环境产生连锁反应,将可能造成更大的损失甚至酿成安全事故。



佰诺无液空载磁力泵采用耐腐蚀滚动式陶瓷轴承,隔离套采用非金属进口材料,配上佰诺独特的自通风冷却设计,将空载磁力泵产生的热量降至较低,使磁力泵长时间运行能真正意义上达到“零温升”的效果。



技术参数

流量:1.8-100m3/h;

扬程:8-50m;

转速:2900r/min;

功率:0.12-45kw;

口径:12-125mm;

适用温度:-20-100℃。


产品特点

1、泵体内衬、叶轮内转子,隔离套均采用纯净的F46材料一次性模压而成,无杂质析出,非常适用于输送高纯度、高腐蚀性的化学液体

2、泵体外壳采用球墨铸铁,泵体按标准法兰设计,机械强度非常好,并且能承受重型管道负荷;

3、过流部件内衬F46材料,具有六道光滑顺畅,水力性能优越,水力摩擦损失小、效率高等特点;

4、泵轴、轴承套、动静环均采用无压烧结碳化硅,具有高硬度、高耐磨、高耐腐蚀性等特征;

5、轴承套内孔独特的螺旋槽设计,使滑动轴承副润滑更方便,更容易带走泵运转时摩擦产生的热量;

6、隔离套外面增设了采用进口材料PPS特制而成的补强罩,使泵组可以承受较高的系统压力,并且可以消除采用金属套因磁涡流而产生的热量;

7、内外磁选用钕铁硼材料,磁钢表面高达3600高斯,可顺利把原动机的扭矩传递给叶轮,并且在大流量工况下也不会打滑,也可防止叶轮内转子与后止推环接触,从而防止因摩擦发热而融化氟塑料部件,确保磁力泵在强腐蚀性的场合能正常运行;

8、整个泵组采用后拉式结构,一个人便可进行内部检修和零件更换,且不需要拆卸管道。


泵型号
流量Q
m3/h
扬程H
m
转速n
r/min
效率η
电机功率 kW
介质密度(g/cm3)
1
1.35
1.84
IMC16-16-85F
1.8
8
2900
39
0.12
0.18
0.25
IMC20-20-110F
2.5
12
2900
29
0.37
0.55
0.75
IMC25-20-100F
2.5
10.5
2900
29
0.37
0.55
0.75
IMC32-20-110F
5.5
13
2900
35
0.75
1.1
1.5
IMC32-25-125FT
4
20
2900
30
1.1
1.5
2.2
IMC32-25-160FT
4
32
2900
26
2.2
3
4
IMC32-25-200FT
4
50
2900
20
3
4
5.5
IMC40-25-120FT
6.3
15
2900
42
0.75
1.1
1.5
IMC40-25-125FT
6.3
17.5
2900
36
1.1
1.5
2.2
IMC40-25-160FT
6.3
32
2900
23
3
4
5.5
IMC40-25-200FT
6.3
50
2900
28
4
5.5
7.5
IMC40-32-115FT
6.3
15
2900
42
0.75
1.1
1.5
IMC40-32-145FT
6.3
25
2900
42
1.5
2.2
3
IMC40-40-100F
6.3
11
2900
34
0.75
1.1
1.5
IMC40-40-125FT
6.3
17.5
2900
36
1.1
1.5
2.2
IMC50-32-125F
12.5
20
2900
57
1.5
2.2
3
IMC50-32-125FT
12.5
20
2900
56
1.5
2.2
3
IMC50-32-160FT
12.5
32
2900
44
3
4
5.5
IMC50-32-200FT
12.5
50
2900
35
7.5
11
11.5
IMC50-40-125FT
12.5
20
2900
56
1.5
2.2
3
IMC50-40-160FT
12.5
32
2900
44
3
4
5.5
IMC65-40-200FT
25
50
2900
48
11
15
18.5
IMC65-50-125FT
25
20
2900
55
4
5.5
7.5
IMC65-50-150FT
20
25
2900
52
4
5.5
7.5
IMC65-50-160FT
25
32
2900
55
5.5
7.5
11
IMC80-50-200FT
50
50
2900
58
15
18.5
30
IMC80-65-125FT
50
20
2900
65
7.5
11
11
IMC80-65-160FT
50
32
2900
62
11
15
18.5
IMC100-65-200FT
100
50
2900
59
30
37
45
IMC100-65-250FT
100
80
2900
53
45
55
75
IMC100-80-125FT
100
20
2900
69
11
15
18.5
IMC100-80-160FT
100
32
2900
65
18.5
22
30
IMC125-100-125FT
160
20
2900
65
18.5
22
30
IMC125-100-160FT
160
32
2900
68
30
37
 45
注:可按客户要求定制非标准磁力泵
